气动四通球阀可同时对两种介质的流向进行切换，替代了以前四个阀门的复杂操作，解除了所占空间大、成本高、操作烦琐等问题，实现一阀多用的效果。气动四通球阀为X形垂直通道，它的特点是球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当球体沿顺时针旋转90时，能使相对的两个通道实现两两互通
产品详情
阀门型号：Q646F，Q646H
通径规格：DN50～DN500
结构形式：四通铸造阀体
阀体材质：铸钢（WCB）、不锈钢（304、316、316L）
公称压力：PN10、PN16、PN25、PN40
适用温度：-40℃～450℃
应用范围：液体、气体、油品、浆料及含固体颗粒介质
产品特点：可同时切换两种介质的流向，实现一阀多用
气动四通球阀概述：
气动四通球阀可同时对两种介质的流向进行切换，替代了以前四个阀门的复杂操作，解除了所占空间大、成本高、操作烦琐等问题，实现一阀多用的效果。气动四通球阀为X形垂直通道，它的特点是球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当球体沿顺时针旋转90时，能使相对的两个通道实现两两互通。
气动四通球阀特点：
气动四通球阀可实现正反供水切换，每转90度，供水方式切换一次，操作方便。在电站系统中称为双向供水转阀，在石化系统中也称空气换向切换阀，适用于液体、气体、粉尘、浆料及含固体颗粒介质的循环系统，如：电站机组冷却器正反向循环供水系统。
| 公称通径 | DN15～DN200(mm) |
| 公称压力 | PN1.6、2.5、4.0、6.4MPa |
| 连接形式 | 法兰式 |
| 结构形式 | 四通铸造阀 |
| 驱动方式 | 气源控制（压缩空气4-7bar） |
| 使用温度 | -40℃～450℃ |
| 控制形式 | 开关型(开关两位控制)、调节型(4～20mA信号) |
| 阀体材质 | 碳钢WCB、不锈钢304、316、316L |
| 密封材料 | PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) |
气动四通球阀换向原理：
;型四通球阀只需操作板手或执行器将球体转动90°，同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。
气动四通球阀可选功能：
| 驱动方式 | 压缩空气(可带手轮) |
| 供气压力 | 0.4-0.7mpa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用（弹簧复位）：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用（通气开关）：气关式(B)--失气时阀不变(FL)；气开式(K)--失气时阀不变(FL) |
| 可选附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
相关产品： 气动L型三通球阀 气动T型三通球阀 气动Y型三通球阀
公司生产的Q646F气动四通球阀的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式， DN200以下为固定球形式。球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所 。

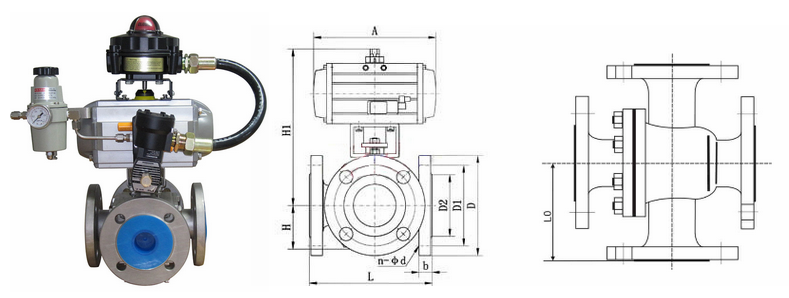

| 气动四通球阀 （DN100口径以上） | 气动四通球阀 （DN20～100） |
|---|
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
| 公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB | |||||||||||
| 阀体形式 | 法兰式：分体式铸造球阀；对夹式：整体式铸造阀体 | |||||||||||
| 连接形式 | 法兰式、对夹式 | |||||||||||
| 阀芯形式 | "O"型球形阀芯 | |||||||||||
| 泄*量Q | 按GB/T4213-92，小于额定KV0.01% (软密封：零泄*) | |||||||||||
| 基本误差 | 带定位器：小于全行程的±2% | |||||||||||
| 回差 | 带定位器：小于全行程的±2% | |||||||||||
| 可调范围 | 250：1 | 350：1 | ||||||||||
| 配置执行机构 | GT、AT、ST系列单双作用气动执行器 | |||||||||||
| 控制方式 | 开关两位控制、4～20mA模拟量信号控制 | |||||||||||
| 执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
| 公称压力PN | *工作压力 | 壳体试验压力 | 气密封试验压力 | 高压密封试验压力 |
|---|---|---|---|---|
| 1．6 | 1．6 | 2．4 | 0．6 | 1．76 |
| 2．5 | 2．5 | 3．8 | 0．6 | 2．75 |
| 4．0 | 4．0 | 6．0 | 0．6 | 4．4 |
| C1aSSl50 | 2．0 | 3．0 | 0．6 | 2．2 |
| 阀体＼阀盖 | GB | WCB | ZGlCrl8Ni9Ti | ZGOCfl8Nil2M02Ti | |||
|---|---|---|---|---|---|---|---|
| ASTM | WCB | CF8 | CF8M | ||||
| 球体 | GB | 2Cfl3 | 1Cfl8Ni9Ti | 0Cfl8Ni12M02Ti | |||
| ASTM | 420 | 304 | 316 | ||||
| 阀杆 | GB | 2Crl3 | 1Crl8Ni9Ti | 0Crl8Ni12M02Ti | |||
| ASTM | 420 | 304 | 316 | ||||
| 阀座 密封面 | GB | 聚四氟乙烯 | 对位聚苯 | 聚四氟乙烯 | 对位聚苯 | 聚四氟乙烯 | 对位聚苯 |
| ASTM | |||||||
| 填料 | GB | 柔性石墨 | 柔性石墨 | 柔性石墨 | |||
| ASTM | |||||||
| 螺栓 | GB | 35 | 0Crl8Ni9 | 0Crl8Ni9 | |||
| ASTM | A193B7 | A320-B8 | A320-B8 | ||||
| 螺母 | GB | 45 | 0Cfl8Ni9 | 0Crl8Ni9 | |||
| ASTM | A1942H | A194-8 | A194-8 | ||||
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
