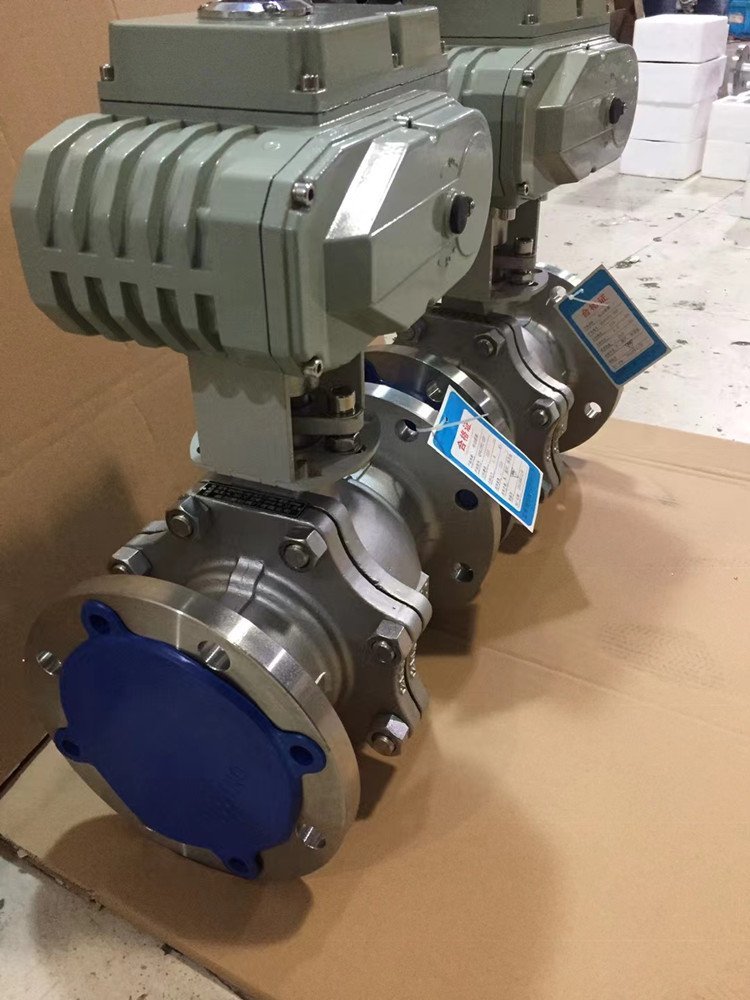

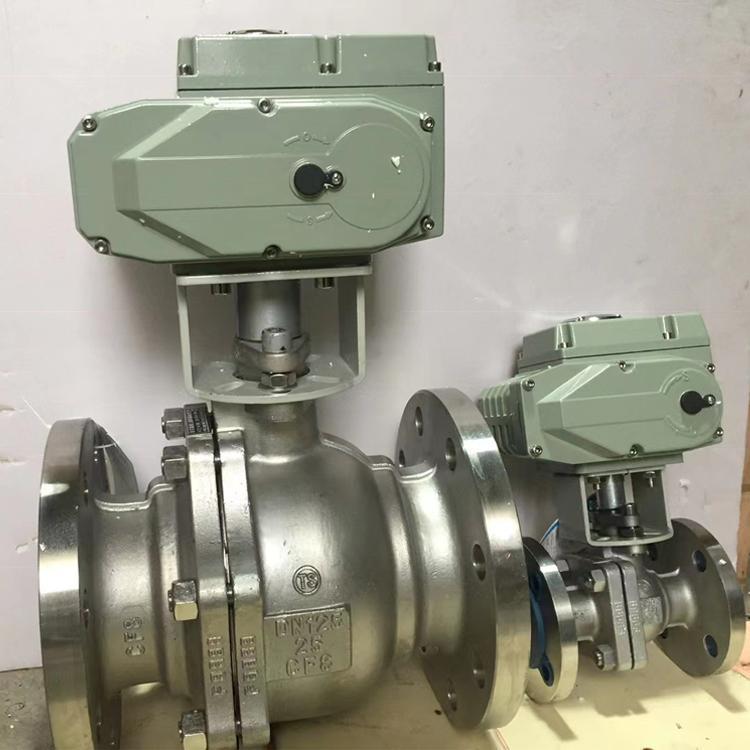

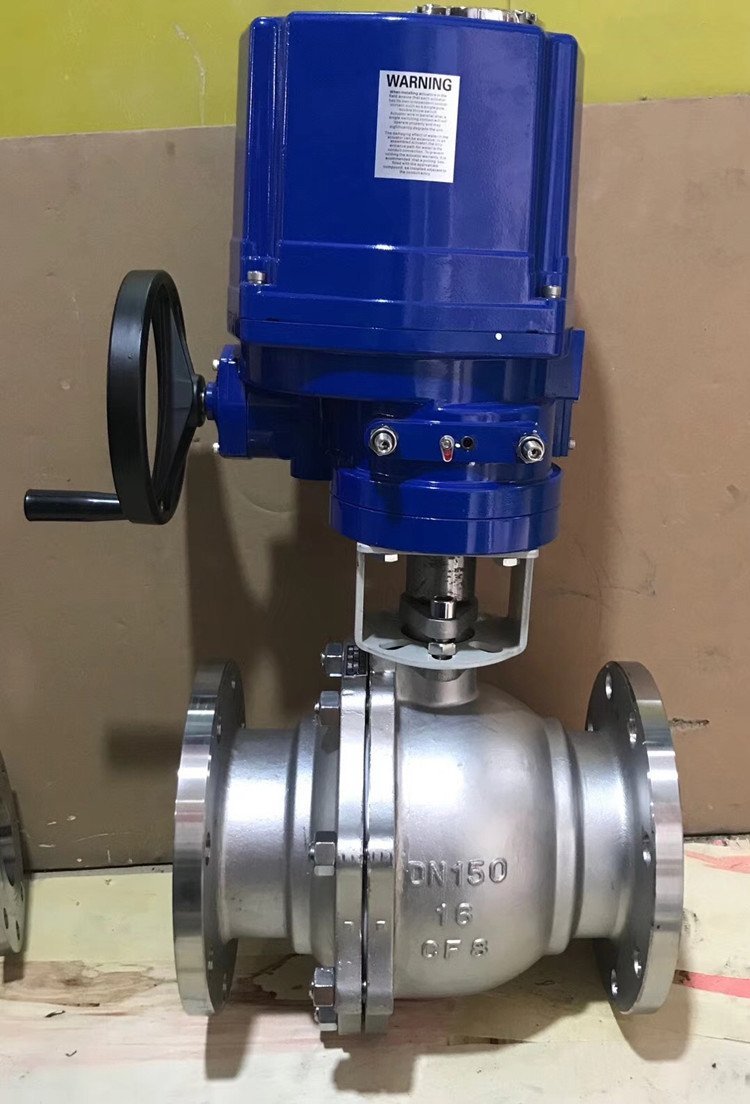

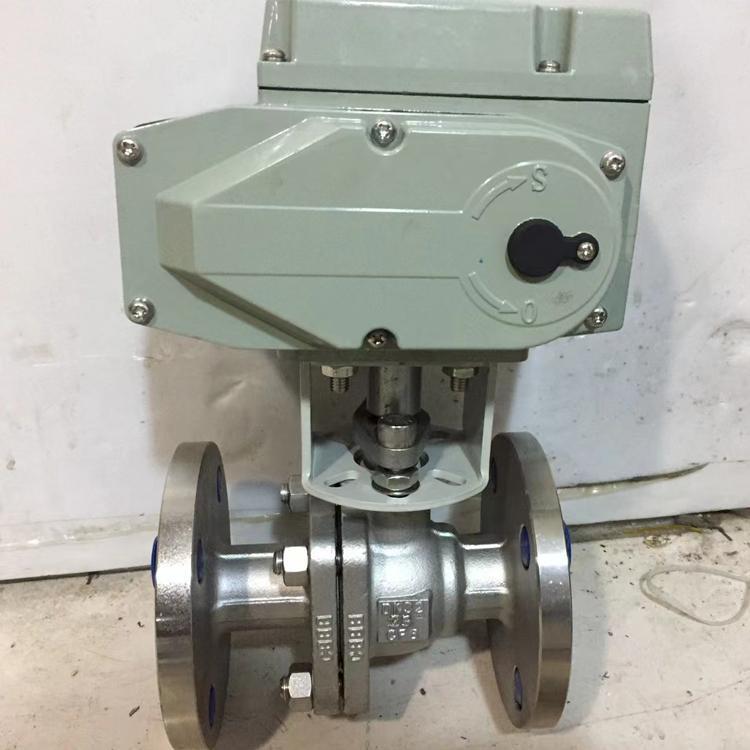

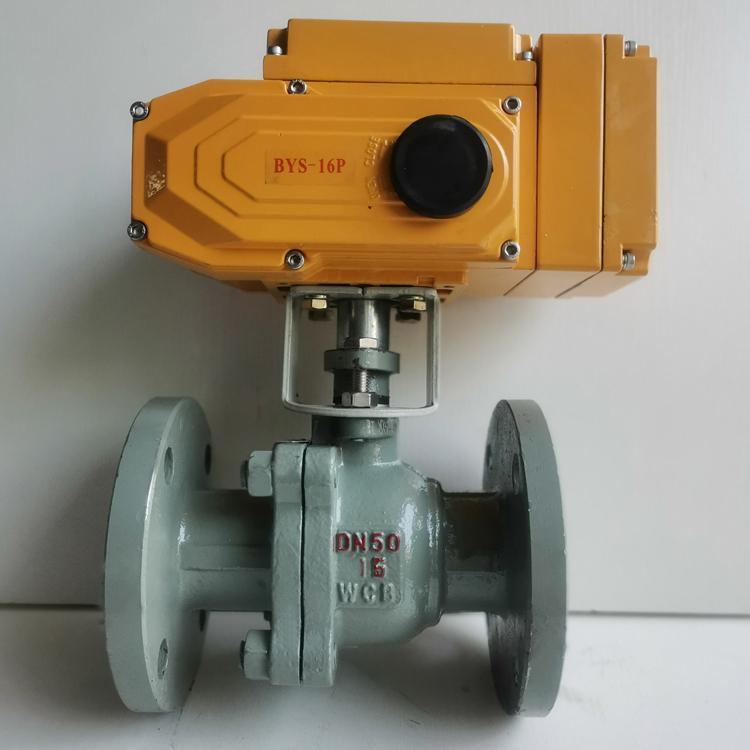

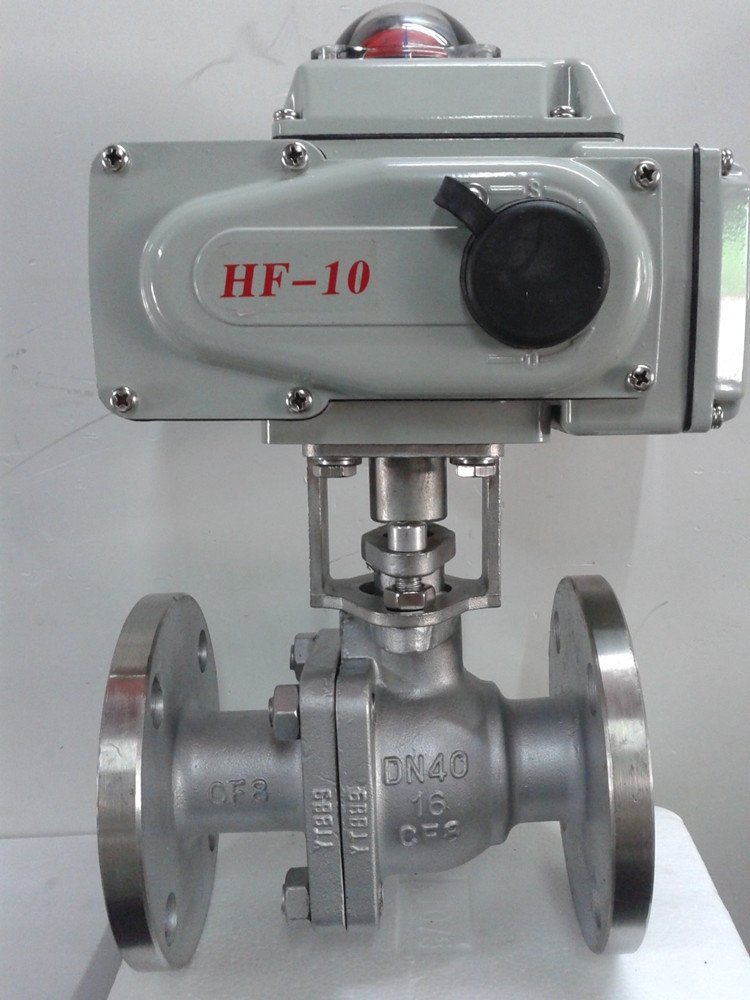

电动法兰球阀

产品概述：Q941F电动调节不锈钢球阀是由电动执行器及球阀球体组成，是由电子式角行程电动执行机构3610R或HQ系列与球阀调节机构组成。防爆电动球阀具有结构简，切换迅速、流通能力大，零泄漏等特点，适用于高粘度、含纤维、固体颗粒流体的场合，防爆型电动球阀广泛应用于石油化工，冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。执行器采用一体化设计，输入220V电源即可直接进行开关量调节，亦

立即咨询立即咨询

咨询电话：021-56052589

微信：网页*下面邮箱：shguote@163.com

产品详情



u=2345517259


u=2967722145


u=1908340032


u=3244787816

产品概述：

Q941F电动调节不锈钢球阀是由电动执行器及球阀球体组成，是由电子式角行程电动执行机构3610R或HQ系列与球阀调节机构组成。防爆电动球阀具有结构简，切换迅速、流通能力大，零泄漏等特点，适用于高粘度、含纤维、固体颗粒流体的场合，防爆型电动球阀广泛应用于石油化工，冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。执行器采用一体化设计，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。防爆电动球阀防爆等级为ExdⅡBT4、防护等级为IP67、可带现场控制装置。防爆型电动球阀主要特点为：不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。

技术参数及性能：

公称通径(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系数Kv	21	38	72	112	170	273	384	512	940	1452	2222	3589	5128	7359
公称压力(MPa)	PN1.6、2.5、4.0、6.4MPa
泄漏量	软密封：零泄漏；硬密封：≤额定流量的10-5
阀体形式	两段式阀体(浮动球体)											两段式阀体(固定球体)
阀芯形式	“O”型球形阀芯
密封填料	聚四氟乙烯(PTFE)、金属石墨缠绕垫片
连接形式	法兰、焊接、螺纹
流量特性	近似快开特性
可调范围	DN15-65							DN80-300
	250:1							350:1
基本误差	±1%
死区	≤1%
回差	≤1%
适用温度	密封面
	PTFE≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃
配置执行机构	可配HQ、361R等系列角行程防爆电动执行机构
控制方式	开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)

执行器技术参数：

电源电压	AC220/380V，50/60Hz
输出力矩	50N·M～2000N·M
动作范围	0～90° 0～360°
动作时间	15秒/30秒/60秒
保护装置	过热保护
环境温度	-30°～60°
手动操作	同附带手柄操作
限位	电气、机械二重限位
防护等级	相当于IP-65
防爆等级	ExdII BT4；特殊要求可定制ExdII BT6
位置测量	可选装开关或电位计
驱动电机	8W/E
进线接口	PE1/2〞进线线锁

主要零件材料：

零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯、柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

安装连接尺寸：

公称通径 DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200	250	300
L		130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	配HR	275	280	287	312	312	325	335	365	400	420	440	470	545	580
H	配361R	360	370	380	392	392	415	425	445	490	510	530	560	635	670
W		157	157	157	157	208	208	256	256	256	256	256	256	380	380
PN1.6MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1		65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2		46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
PN2.5MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	360	425	485
D1		65	75	85	100	110	125	145	160	190	220	250	310	370	430
D2		46	56	65	76	84	99	118	132	156	184	211	274	330	389
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-26	12-30	16-30
PN4.0MPa法兰连接尺寸
D		95	105	115	140	150	165	185	200	235	270	300	375	450	515
D1		65	75	85	100	110	125	145	160	190	220	250	320	385	450
D6		40	51	58	66	76	88	110	121	150	176	204	260	313	364
n-φd		4-14	4-14	4-14	4-18	4-18	4-18	8-18	8-18	8-22	8-26	8-26	12-30	12-22	16-33
PN6.3MPa法兰连接尺寸
D		105	130	140	155	170	180	205	215	250	295	345	415	470	530
D1		75	90	100	110	125	135	160	170	200	240	280	345	400	460
D6		40	51	58	66	76	88	110	121	150	176	204	260	313	364
n-φd		4-14	4-18	4-18	4-22	4-22	4-22	8-22	8-22	8-26	8-30	8-33	12-36	12-36	16-36
